IHM com CLP Incorporado

Introdução à Série TP70P e TP04P

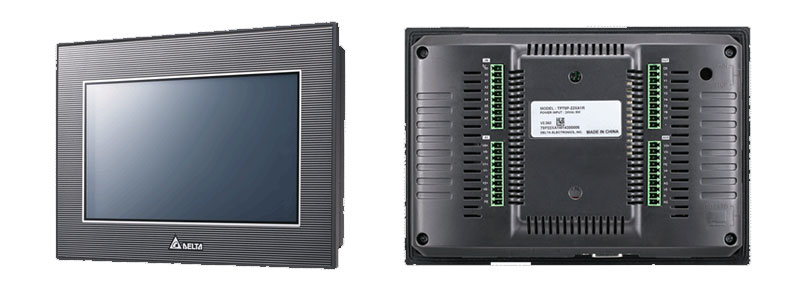

A IHM com CLP incorporado da Delta, disponível nas séries TP70P e TP04P, foi desenvolvida para atender aplicações que exigem versatilidade, economia e simplicidade de integração.
Esses modelos unem em um único dispositivo uma interface homem-máquina e um controlador lógico programável, reduzindo custos e otimizando espaço em projetos de automação.

Funcionalidades e Características Principais

• Tudo em um: projetado para aplicações independentes de baixo custo.

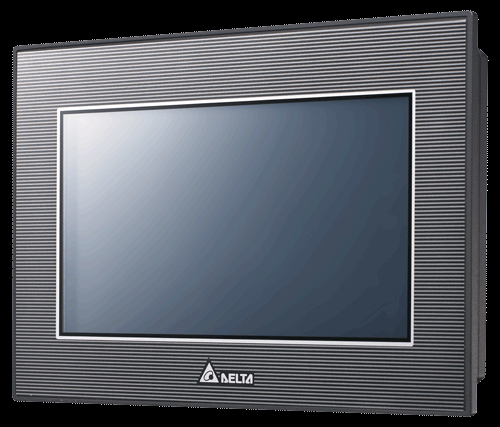

• Tela touch screen TFT-LCD colorida (65.535 cores) na TP70P.

• Tela de texto LCD monocromática na TP04P, com teclas configuráveis.

• Núcleo de CLP da série DVP-SS2, com capacidade de programa de 8K steps.

• Suporte a múltiplos objetos gráficos: curvas XY, gráficos de barras, alarmes em tempo real.

• 2 entradas rápidas de 10 kHz para encoder.

• Porta USB integrada para upload/download de programas.

• 2 portas RS-485, com suporte aos protocolos Modbus RTU e ASCII.

• Expansão via remotas RS-485.

• Relógio de tempo real (RTC) incorporado.

• Modelos com até 32 I/Os digitais e opções de entradas e saídas analógicas.

• Alimentação 24 VDC.

Benefícios da Série TP

• Redução de custos com integração de IHM e CLP em um único equipamento.

• Flexibilidade para escolher quantidades e tipos de I/Os conforme a necessidade.

• Programação simples com softwares gratuitos.

• Possibilidade de expansão via rede RS-485.

Modelos da Linha TP70P

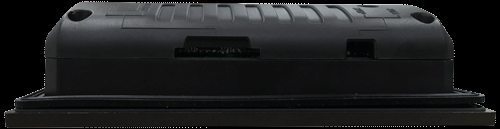

• TP70P-32TP1R ou T: Touch 7” – 16 ED / 16 SD.

• TP70P-16TP1R ou T: Touch 7” – 08 ED / 08 SD.

• TP70P-22XA1R ou T: Touch 7” – 08 ED / 08 SD + 4 EA + 2 SA.

• TP70P-21EX1R ou T: Touch 7” – 16 I/Os + 02 EA + 1 SA + 02 PT100.

Modelos da Linha TP04P

• TP04P-16TP1R ou T: Interface texto 4 linhas + 10 teclas – 8 ED / 8 SD relé.

• TP04P-21EX1R ou T: Interface texto 4 linhas + 10 teclas – 16 I/Os + 02 EA + 1 SA + 02 PT100.

• TP04P-22XA1R ou T: Interface texto 4 linhas + 10 teclas – 08 ED / 08 SD + 4 EA + 2 SA.

• TP04P-32TP1R ou T: Interface texto 4 linhas + 10 teclas – 16 ED / 16 SD.

Aplicações Típicas

As IHMs com CLP incorporado da Série TP são ideais para:

• Máquinas compactas e de pequeno porte.

• Automação industrial de baixo custo.

• Sistemas prediais e de utilidades.

• Segmentos que exigem flexibilidade de controle em espaço reduzido.
